Apacer T9AJ01 IDE DOM PATA Storage-Flash

Schnuckeliges kleines IDE-Disk-on-Module (DOM), das Flash-Speicher per PATA bereitstellt. In Größen von 32 bis 1024 MB (1GB) erhältlich, ist’s ideal, um alte Ataris, PowerBooks, Acorns, 486er etc. mit etwas Massenspeicher zu versorgen.

Pin-Belegung/Pinout

Bei den Resellern fehlt leider meist das Stromkäbelchen für 5V. Wenn das Gehäuse aufbricht, sieht man die Pinbelegung: Wenn das Modul so vor einem liegt, dass der IDE-Port auf den Körper zeigt, und die IDE-Nase nach oben zeigt, dann ist der untere der beiden Stromversorgungspins +5V, und der obere GND/Masse.

Man kann auch gegenprüfen: Pin 2 von IDE ist GND

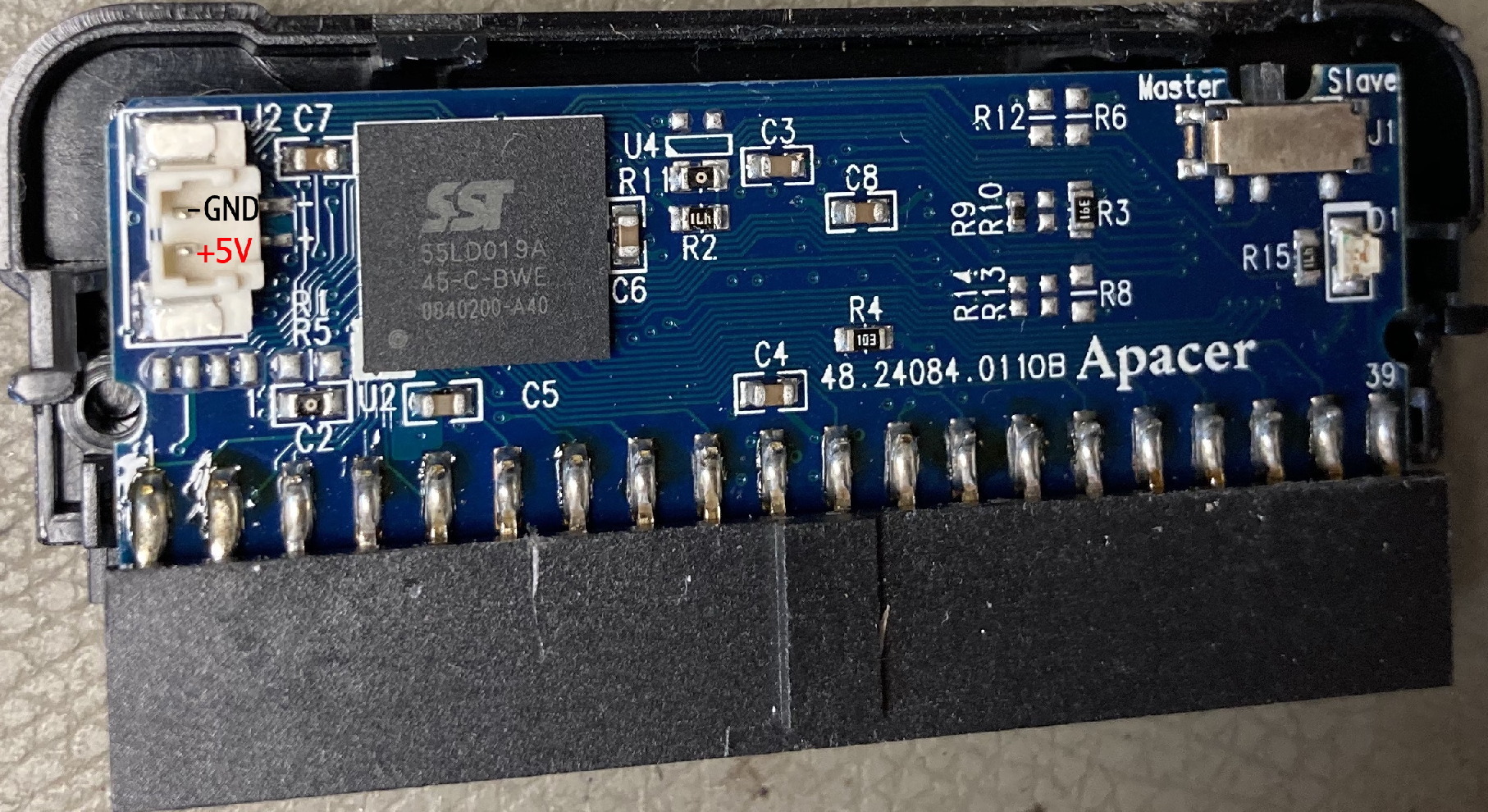

Siehe Bild zur Illustration: Platinenfoto Apacer SSD IDE DOM

Läuft übrigens hervorragend an einem »Lightning ST«-IDE-Port.
